摇摆筛

[产品简介]:仿人工筛分,适合任何粉末、不规则颗粒物料,筛分精度达90%-95%,产量是振动筛的5-10倍,物料可达6级分级。

入料粒度:≤25mm 产量:6-60吨/时

材质:碳钢/不锈钢

优势:6级分离 不堵网 物料无损害 噪音低(<75分贝)

全国统一销售热线0373-268 2333

获取报价

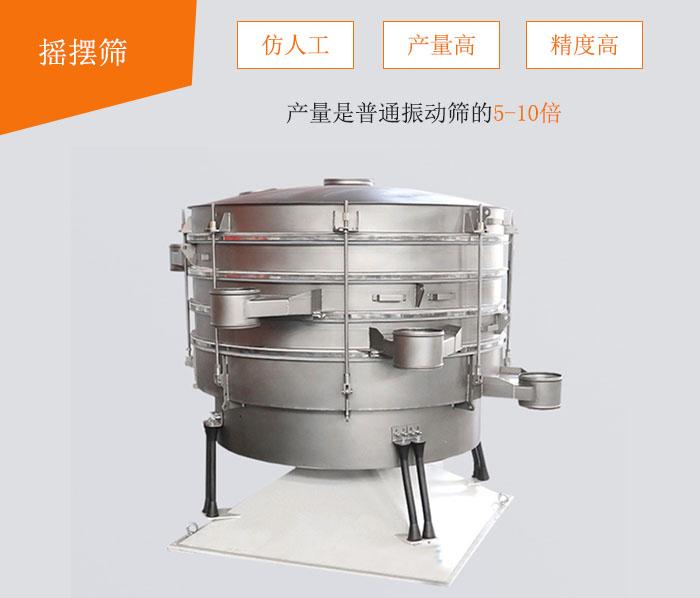

摇摆筛

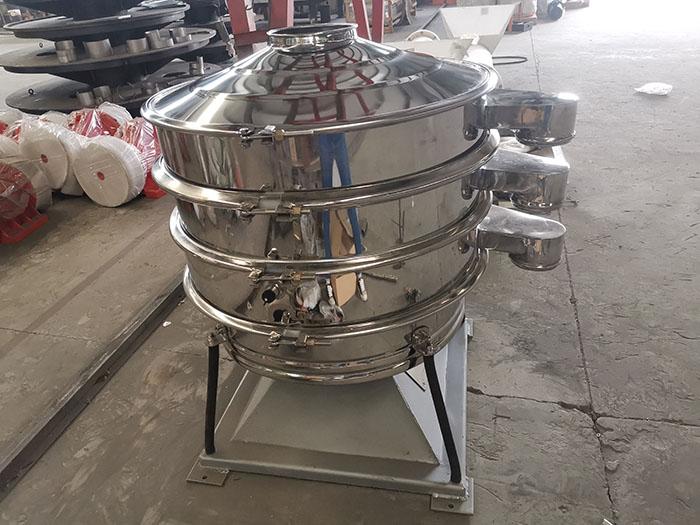

摇摆筛筛分钛粉现场

摇摆筛介绍

摇摆筛采用模拟人工筛分设计,不损伤物料,而且任何粉末、不规则的颗粒物料均可筛分,精度可达90%-95%,产量高达5倍的单位面积产出,物料可达6级分离。自带弹跳球、转筒刷或超声波清网装置,具备不堵网的优点,摇摆筛适合圆形、圆柱形、片状、甚至不规则形状的物料都可使用,广泛应用于化工、食品、塑料、矿业、药业、木材、建材等等行业。

产品介绍

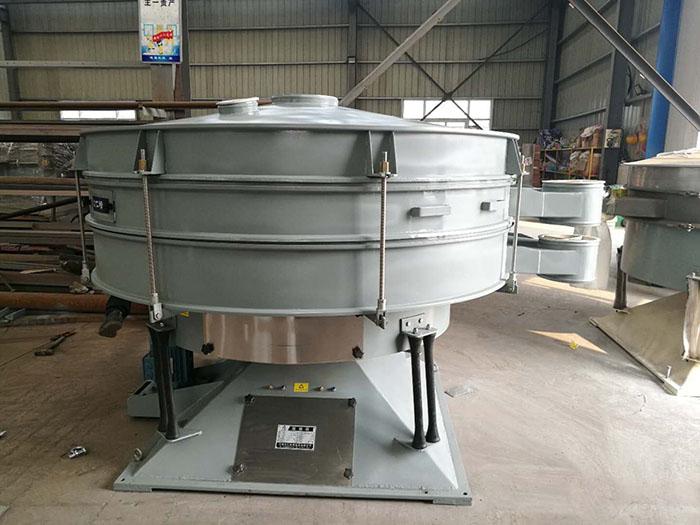

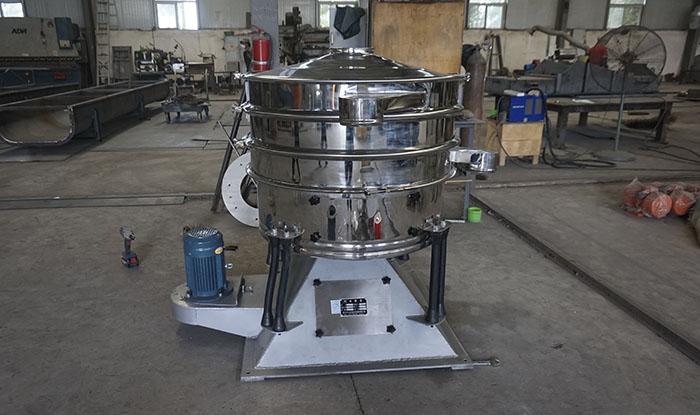

大汉摇摆筛可根据物料及应用场合选择碳钢或者不锈钢两种材质。

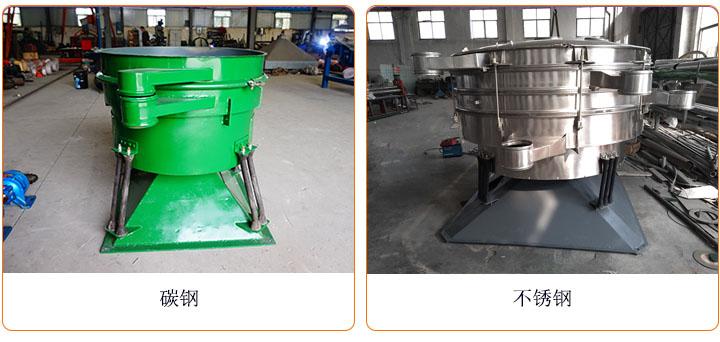

摇摆筛材质分类

摇摆筛工作原理

摇摆筛工作时,运动方式与人工筛分相似,摇摆筛接通电源启动后,筛箱在驱动装置的带动下做近似圆周运动,筛箱带动整个筛面做周期性运动,筛面上的物料在筛箱带动下做定向跳跃式运动,在筛分过程中,小颗粒物料落到筛网下层,从下出料口排出,成为筛下物;大颗粒物料从上出料口排出,中间层的物料从中出料口排出。

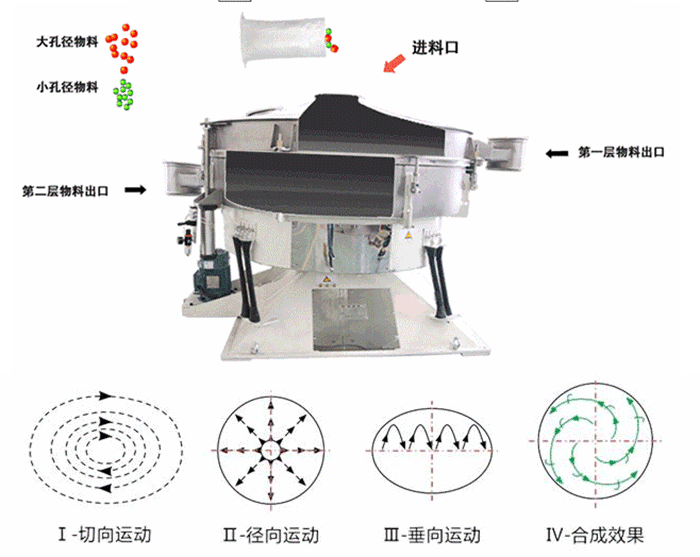

工作原理动图

摇摆筛技术参数

型 号 直径
(mm)
筛面面积
(m²)
入料粒度
(mm)
筛分粒度
(mm)
处理能力
(t/h)
振幅
((mm)
电机功率
(kW)
YBS800 800 0.29 ≤25 0.073-3 6-10 5-8 0.75
YBS1000 1000 0.71 8-15 1.5
YBS1200 1200 1.11 15-30 2.2
YBS1600 1600 1.83 25-40 3
YBS2000 2000 2.62 30-50 4
YBS2500 2500 4.61 40-60 5.5


摇摆筛结构

摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。

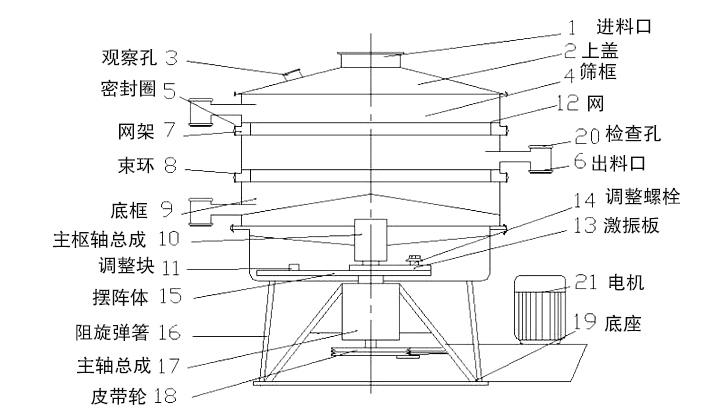

摇摆筛结构图

摇摆筛特点

1、相较旋振筛、直线筛等筛分设备高达5倍的单位面积处理量。

2、筛分精度高达90%-95%,适合筛分精细粉末及不规则颗粒物料。

3、工作方式采用低频率、小负荷,物料颗粒的垂直方向加速度值低,筛网使用寿命长。

4、全封闭结构,密封除尘效果好,不会对筛分环境造成污染。

产品特点

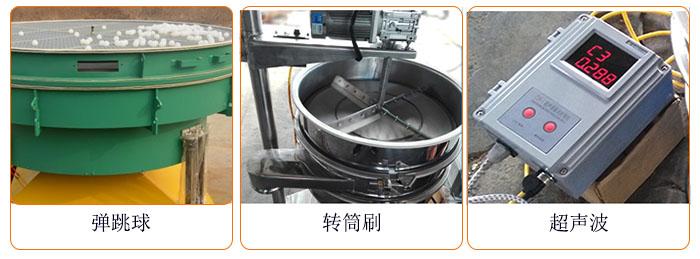

5、5、筛面设有弹跳球、转筒刷、超声波等清网装置,能避免物料堵塞。

6、噪声污染小,噪声<75分贝。

摇摆筛适用行业

适用物料

食品行业:淀粉、食盐、砂糖、奶粉、葡萄糖粉、面粉、米粉、食盐、花粉、甘味料、米糠等。

医药行业:中药粉、胃药、医药品等

化工行业:尿素、树脂、三聚氰胺、纯碱、聚乙烯粉、聚合粒、涂料等。

金属冶金:碳化钨粉、铅粉、锌氧粉、金刚砂、铝粉、合金粉、焊条粉末、二氧化碳、金铜粉、铁粉、二氧化锰等

建材行业:喷雾土粒、研磨材料、锗砂、耐火材料、人造黑铅、高岭土、氧化铝、碳酸轻钙、重钙等

摇摆筛案例

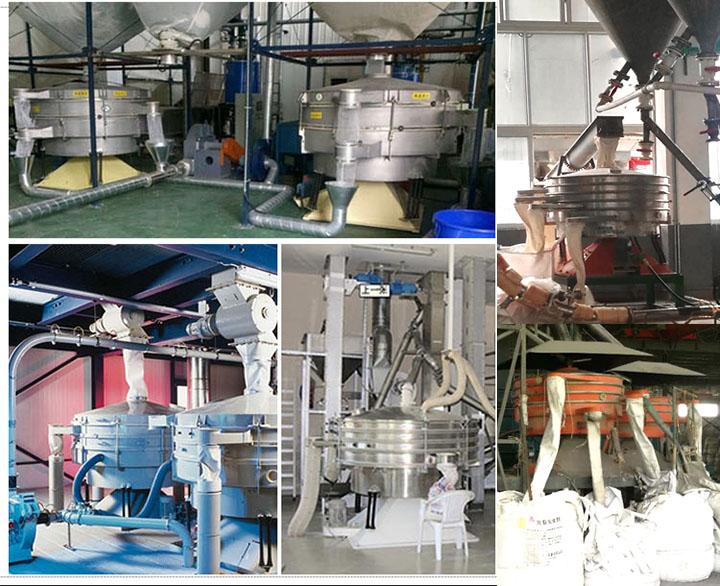

客户现场

产品分类
按类型分类
圆形摇摆筛

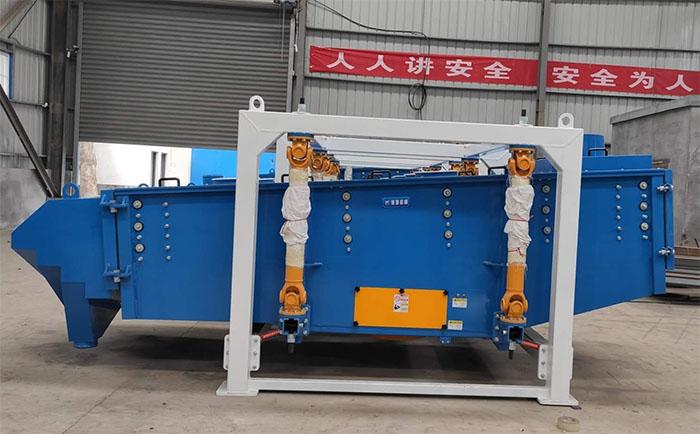

方形摇摆筛
