方形摇摆筛

[产品简介]:

全国统一销售热线0373-268 2333

获取报价

方形摇摆筛

方形摇摆筛介绍

方形摇摆筛又称长方形摇摆筛、往复筛,采用旋回往复运动方式传输给整个筛面一套组合运动,物料筛分开始于一个水平圆周运动的进料端,进料端的圆周回转运动传输给整个筛面,使物料迅速分布,提高了筛面的利用率,筛分效率高,处理量大。

方形摇摆筛特点

1、采用平面回转原理,改善了物料在筛网上的分布状态,有效地提高了筛网使用率;

2、全密闭结构,密封性能好,可防止物料在筛分过程中出现扬尘现象;

3、方形摇摆筛特别适合圆柱状、片状等不规则物料,筛分精度高达90~95%,是普通振动筛的数倍或更高;

4、可单层或多层使用,每层筛网均设有筛网清洁装置,筛分效率达98%;

5、处理量大,易于与生产线结合。

方形摇摆筛工作原理

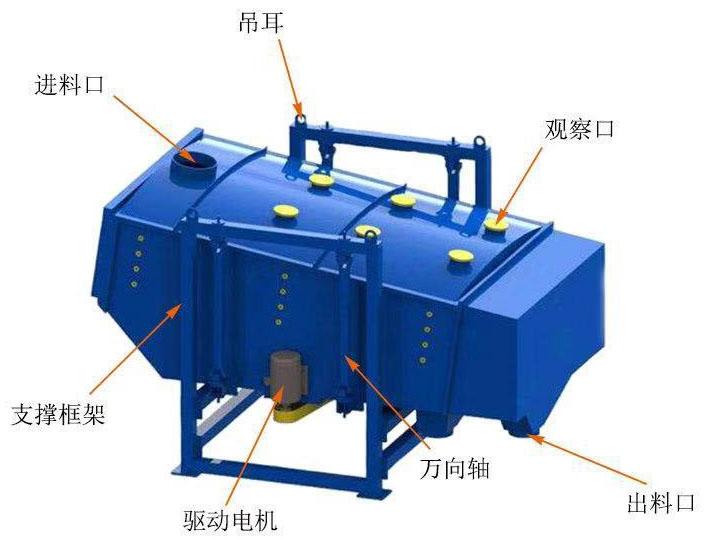

方形摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。

方形摇摆筛启动后,筛机摇动体即筛箱在惯性力的作用下做前后往复运动,筛箱带动筛面做周期性摇动,从而使筛面上的物料随筛箱一同做定向跳跃式运动,期间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料款排出,完成筛分工作。

方形摇摆筛技术参数

型号 有效筛分面积(m²) 功率(KW) 筛面倾角(º) 层数 回转频次(r/min) 筛箱行程(mm)
FYBS1030 3 3 5-8 1-5 180-260 25-60
FYBS1036 3.6 3 5-8 1-5 180-260 25-60
FYBS1230 3.6 4 5-8 1-5 180-260 25-60
FYBS1236 4.32 4 5-8 1-5 180-260 25-60
FYBS1530 4.5 5.5 5-8 1-5 180-260 25-60
FYBS1536 5.4 5.5 5-8 1-5 180-260 25-60
FYBS1830 5.4 7.5 5-8 1-5 180-260 25-60
FYBS1836 6.48 7.5 5-8 1-5 180-260 25-60
FYBS2030 6 7.5 5-8 1-5 180-260 25-60

方形摇摆筛适用行业

方形摇摆筛广泛用于化工、医药、食品与香料、茶叶、饲料、塑料、橡胶、化肥、糖盐业、木业及胶合板、冶金、非有色金属、有色金属、磁性材料、再生行业等行业对精细物料的分级处理等作业。
