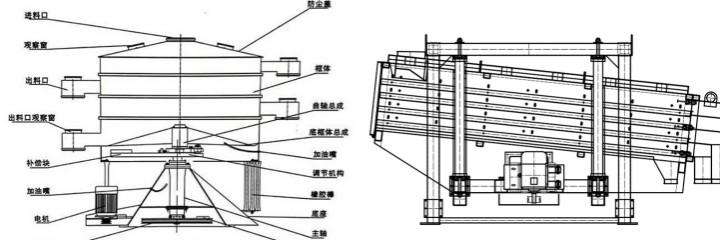

摇摆筛是一种常用的筛分设备，用于对物料进行分级筛分。它的结构简单而有效，主要由筛箱、振动装置和筛网组成。摇摆筛可以分为圆形摇摆筛和方形摇摆筛两种结构形式。它们在结构上有一些差异，下面是摇摆筛结构示意图的展示以及对这两种摇摆筛结构的详细介绍。

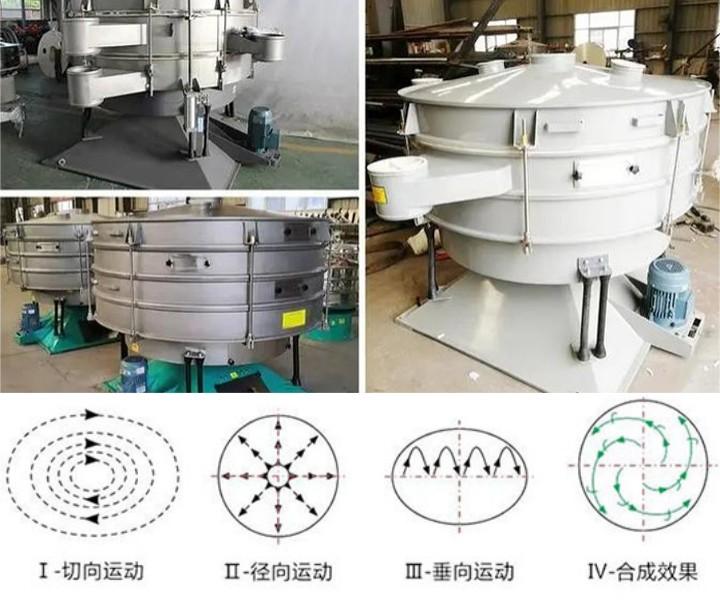

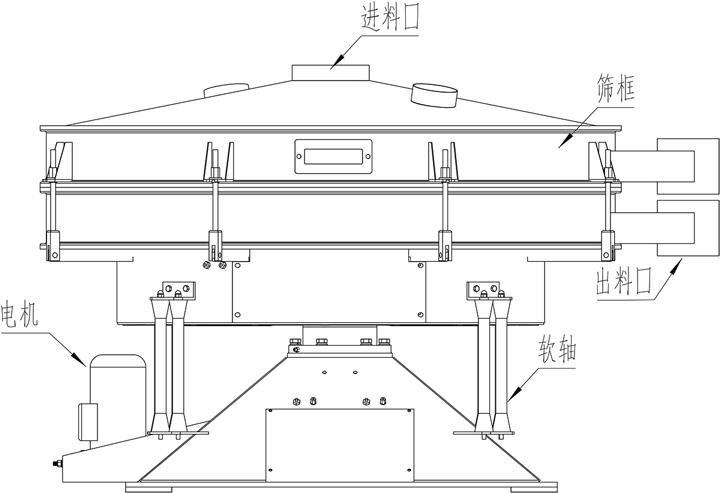

圆形摇摆筛是一种常见的筛分设备，它的结构主要由筛箱、振动装置和筛网组成。
筛箱：
圆形摇摆筛的筛箱采用圆形设计，通常由钢板焊接而成。筛箱的上部开放，用于物料的进料和观察。筛箱的底部设置有一个或多个出料口，用于物料的收集和排出。
筛箱内部设置有一层或多层筛网，用于筛分物料。筛网通常是圆形的，由金属丝或聚合物材料制成。筛网的孔径大小可以根据需要进行调整，用于控制物料的筛分粒度。
振动装置：
振动装置是圆形摇摆筛的驱动部分，通常由电机、偏心块和联轴器组成。电机通过联轴器连接到偏心块，当电机启动时，偏心块会产生离心力，使筛箱产生水平和垂直方向的振动。
振动装置的设计目的是使筛箱产生适度的振动，以促使物料在筛网上进行有效的筛分。振动的频率和振幅可以通过调整电机的转速和偏心块的位置来控制。不同的物料和筛分要求可能需要不同的振动参数。
筛网：
圆形摇摆筛的筛网安装在筛箱的底部。筛网通常是圆形的，由金属丝或聚合物材料制成。筛网的孔径大小可以根据需要进行调整，用于控制物料的筛分粒度。
筛网的种类和规格多种多样，可以根据物料的特性和筛分要求进行选择。常见的筛网类型包括金属丝网、钢板筛网、聚合物筛网等。筛网的更换和清洗相对较为简便，可以根据需要进行维护和更换。

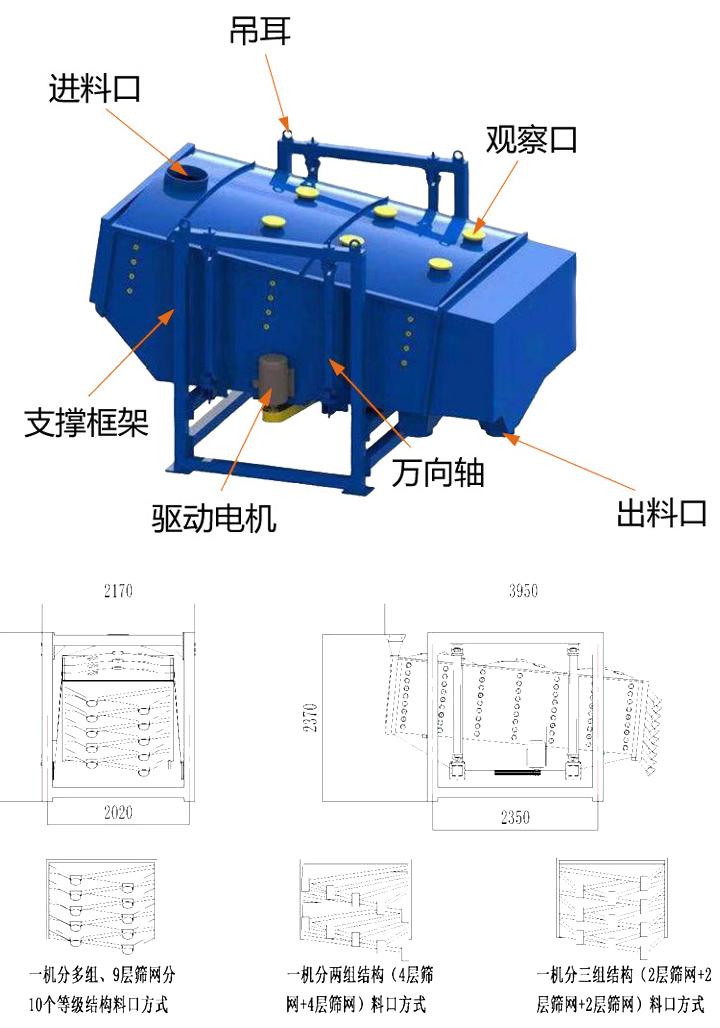

方形摇摆筛的结构特点是筛箱为方形，具有以下组成部分：
筛箱：
方形摇摆筛的筛箱采用方形设计，通常由钢板焊接而成。筛箱的上部开放，用于物料的进料和观察。筛箱的底部设置有一个或多个出料口，用于物料的收集和排出。
振动装置：
振动装置是方形摇摆筛的驱动部分，通常由电机、偏心块和联轴器组成。电机通过联轴器连接到偏心块，当电机启动时，偏心块会产生离心力，使筛箱产生水平和垂直方向的振动。
筛网：
方形摇摆筛的筛网安装在筛箱的底部。筛网通常是方形的，由金属丝或聚合物材料制成。筛网的孔径大小可以根据需要进行调整，用于控制物料的筛分粒度。

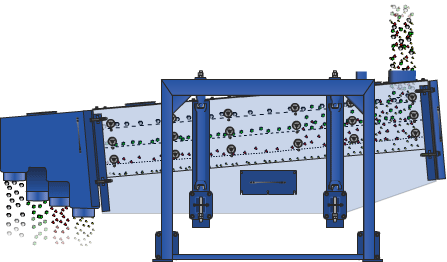

圆形摇摆筛和方形摇摆筛的工作原理基本相同。当电机启动时，振动装置产生的离心力使筛箱产生振动。物料进入筛箱后，在振动的作用下，会在筛网上形成连续的薄层，较大颗粒的物料会快速通过筛孔，较小颗粒的物料则会滞留在筛网上。通过不同层次的筛网，可以实现对物料的多级分级筛分。
总之，圆形摇摆筛和方形摇摆筛在结构上略有差异，但其工作原理和应用领域相似。根据实际需求和物料特性，选择适合的摇摆筛结构，可以提高生产效率，优化产品质量。
