圆形摇摆筛

圆形摇摆筛介绍

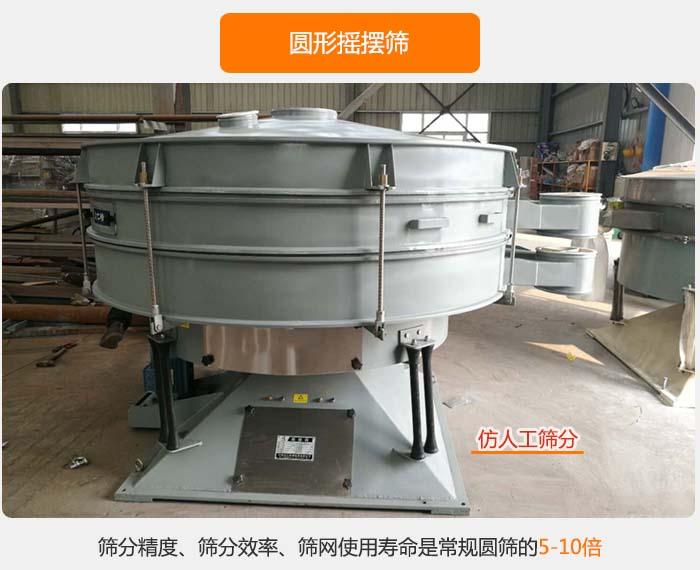

圆形摇摆筛是一种多用途新型筛分设备，是为了满足大产量，高密度筛分的厂家而特殊设计的一种筛分机，YBS摇摆筛是目前最有效的模拟人工筛分作业的矿用筛分设备，其筛分精度、筛分效率、筛网使用寿命是常规圆筛的5-10倍，特别适用于对细小颗粒和微细粉物料的分级处理。摇摆筛既可用于干式筛分，也可用于湿式筛分。另外新乡大汉系列圆形摇摆筛有碳钢和不锈钢两种材质供用户选择。

圆形摇摆筛特点

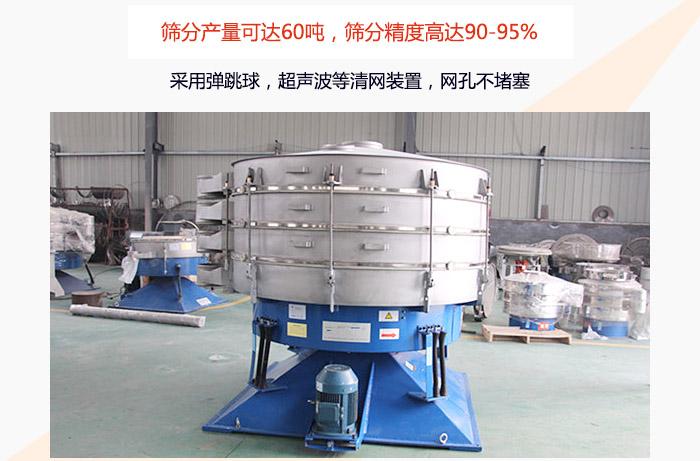

1、有效模仿人工筛分动作和过程，筛分精度高达90-95%；

2、低频率小负荷工作，筛网使用寿命长久，降低运行及维修成本；

3、可增设多种清网装置（如：弹跳球清洁网面，超声波技术清洁网面等），可有效解决筛面堵塞问题，确保筛分的连续性，全封闭结构，减少对环境的污染；

4、出料口可随意360度旋转，且拆装方便；

5、噪音低，噪音可低至75dBa；

6、与旋振筛、直线筛等传统筛分设备相比，单位面积处理量可达到高达5倍，特别适合难处理的物料。

圆形摇摆筛工作原理

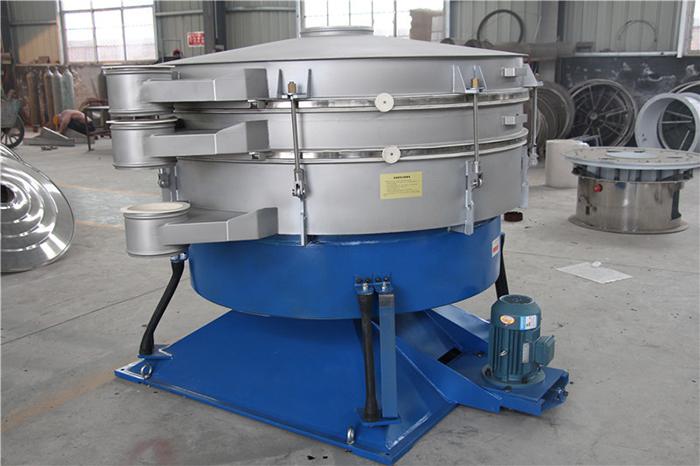

圆形摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。摇摆筛基本的回转运动与人工筛分相类似，摇摆筛接通电源后筛体启动，筛箱在振动装置的驱动下作近似圆周运动，此时筛箱带动整个筛面做周期性运动，筛面上的物料随着筛箱在筛网上做定向跳跃式运动，在此过程中，小于筛网孔径的物料落到筛网下层，从下出料口排出，大于筛网孔径的物料从上出料口排出，中间层则从中出料口排出，以此来完成整个筛分工作。

圆形摇摆筛技术参数

型 号	直径 （mm）	筛面面积 （m²）	入料粒度 (mm)	筛分粒度 (mm)	处理能力 （t/h）	振幅 ((mm)	电机功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

圆形摇摆筛适用范围

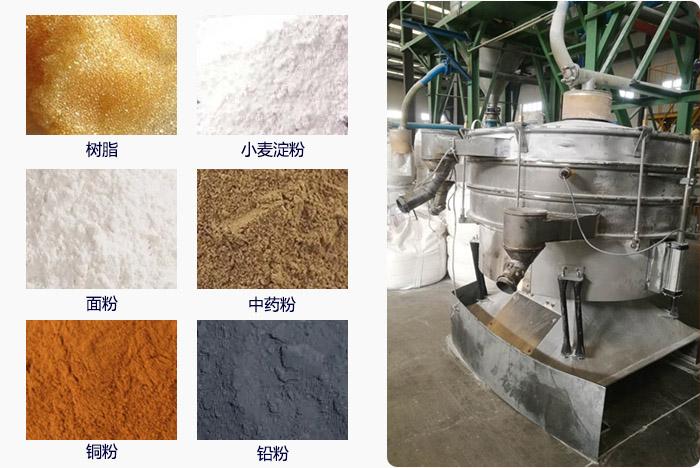

摇摆筛非常适合化学、食品与香料、塑料、矿业、医药、木业与胶合板、冶金、橡胶、饲料、化肥、糖、盐业、再生行业。

化工行业：尿素、树脂、三聚氰胺、纯碱、聚乙烯粉、聚合粒、涂料、燃料、工业用药品等。

食品行业：小麦淀粉、玉米淀粉、食盐、砂糖、奶粉、葡萄糖粉、面粉、米粉、食盐、花粉、甘味料、米糠、速食汤粉、糖粉、粗砂糖等。

医药行业：中药粉、健康食品、胃药、医药品等

金属冶金：碳化钨粉、铅粉、锌氧粉、金刚砂、铝粉、合金粉、焊条粉末、二氧化碳、金铜粉、铁粉、二氧化锰、碳酸锰、黄铜锰、电解铜粉等

建材行业：喷雾土粒、研磨材料、锗砂、耐火材料、人造黑铅、高岭土、氧化铝、碳酸轻钙、重钙等

磁性材料：铁氧磁铁、钛酸盐、石墨等
