摇摆筛工作原理结构图

发布时间:2021-10-21 15:48:42 作 者:admin

摇摆筛模拟人工筛分原理,适合大产量,高精度的物料筛分作业,其产量是一般振动筛的5倍,精度高达99%,一般用于细小颗粒和微细粉物料的分级处理。其中摇摆筛包括圆形和方形两种。

圆形摇摆筛工作原理

圆形摇摆筛的回转运动方式与人工筛分相似,筛机接通电源后筛体启动,筛箱在振动电机的驱动下作近似圆周运动;整个筛面在筛箱带动下做周期性运动,物料在筛网上做定向跳跃式运动;此时,小于筛网目数的物料落入筛网下层,从下出料口排出,大于筛网目数的物料从当前出料口排出,中间层的物料从中出料口排出。

圆形摇摆筛原理动图

圆形摇摆筛结构

主要有进料口,观察孔,防尘盖,筛网,筛框,出料口,束环,振动电机,底座,弹簧等部分组成。

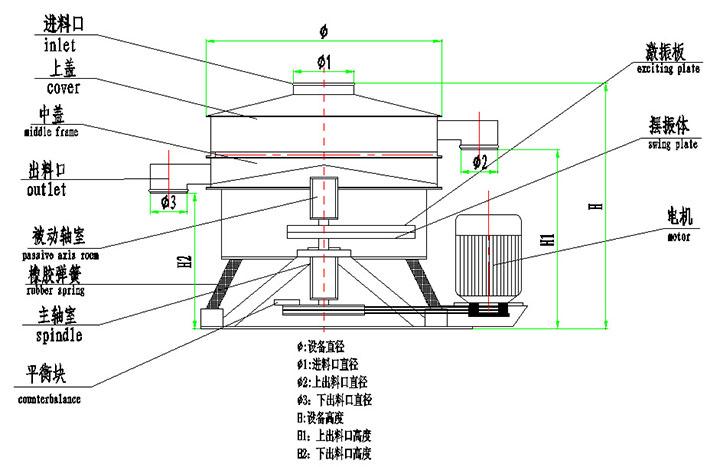

圆形摇摆筛产品结构图

方形摇摆筛工作原理

筛机启动后,在惯力的作用下筛箱做前后往复式运动,筛面也跟着做周期性摇动,物料做定向跳跃式运动;此时,小于筛网目数的物料从下一出料口排出,成为筛下物,大于筛网目数的物料经过连续筛分后从排料口排出,完成筛分工作。

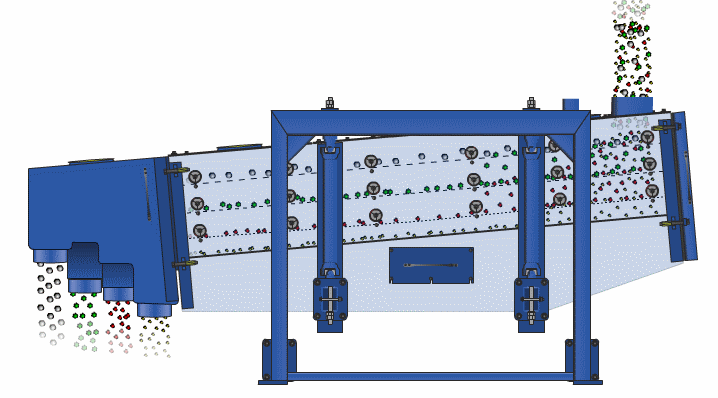

方形摇摆筛工作原理模拟图

方形摇摆筛结构

主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。

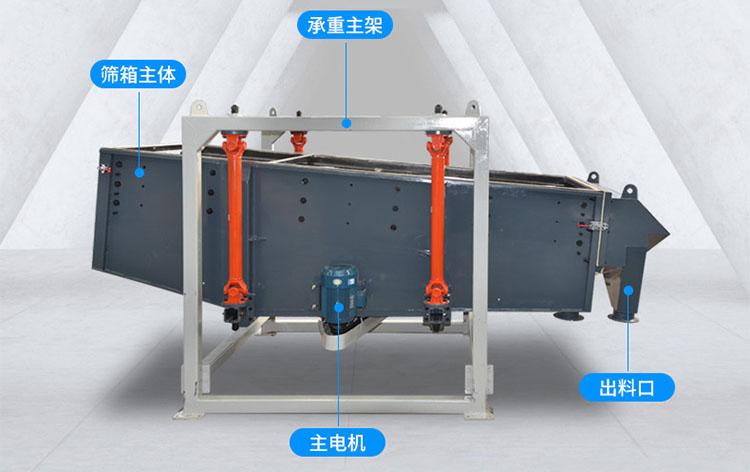

方形摇摆筛结构图
